技術參數
| 主要參數 | FI-8050 | |
| 電壓(VAC) | 220 | |
| 額定轉矩(Nm) | 0.9 | |
| 瞬時最大轉矩(Nm) | 2.7 | |
| 轉矩參數(Nm/Arms) | 0.28 | |
| 額定電流(Arms) | 3.2 | |
| 瞬時最大電流(Arms) | 9.6 | |
| 線電阻(Ω) | 1.3 | |
| 線電感(mH) | 1.7 | |
| 極對數(2P) | 5 | |
| 反電勢系數(V/Krpm) | 0.2 | |
| 額定輸出功率(W) | 28.3 | |
| 轉子轉動慣量 (10-4kg.m2) | 1.5 | |
| 額定轉速 | 300 | |
| 最高轉速 | 600 | |
| 定位精度(arc_sec) | ±50 | |
| 重復精度(arc_sec) | ±2.5 | |
| 編碼器分辨率(sin/cos) | 5000 | |
| 軸向負載(N) | 800 | |
| 徑向負載(N.m) | 10 | |
| 軸向偏擺 | ≤0.03 | |
| 徑向偏擺 | ≤0.03 | |
| 重量 | 1.5 | |
| 電機高度 | 50 | |

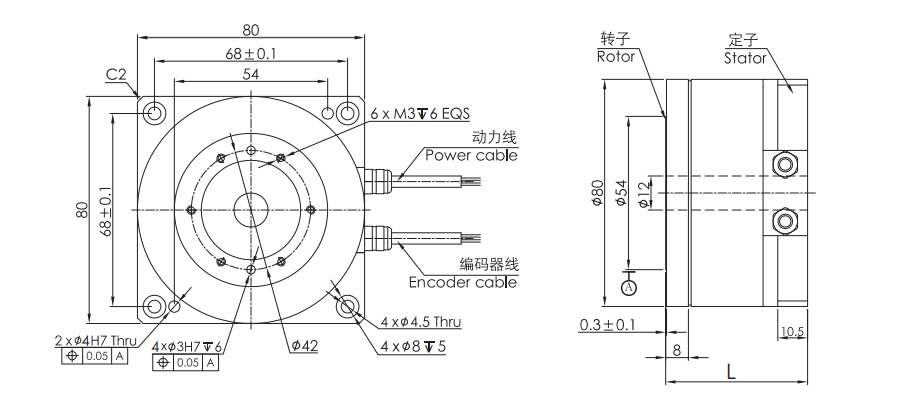

尺寸圖紙
資料下載
FI-8050系列DD馬達電機手冊.pdf
OD: 80mm|Height: 50mm
Application case
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
