技術參數
| 主要參數 | FI-30075 | |
| 電壓(VAC) | 220 | |
| 額定轉矩(Nm) | 35 | |
| 瞬時最大轉矩(Nm) | 105 | |
| 轉矩參數(Nm/Arms) | 7 | |
| 額定電流(Arms) | 5 | |
| 瞬時最大電流(Arms) | 15 | |
| 線電阻(Ω) | 2.4 | |
| 線電感(mH) | 11.2 | |
| 極對數(2P) | 23 | |
| 反電勢系數(V/Krpm) | 4.5 | |
| 額定輸出功率(W) | 330.1 | |
| 轉子轉動慣量 (10-4kg.m2) | 630 | |
| 額定轉速 | 90 | |
| 最高轉速 | 180 | |
| 定位精度(arc_sec) | ±20 | |
| 重復精度(arc_sec) | ±1.5 | |
| 編碼器分辨率(sin/cos) | 16384 | |
| 軸向負載(N) | 4000 | |
| 徑向負載(N.m) | 120 | |
| 軸向偏擺 | ≤0.005 | |
| 徑向偏擺 | ≤0.005 | |
| 重量 | 24.2 | |
| 電機高度 | 75 | |

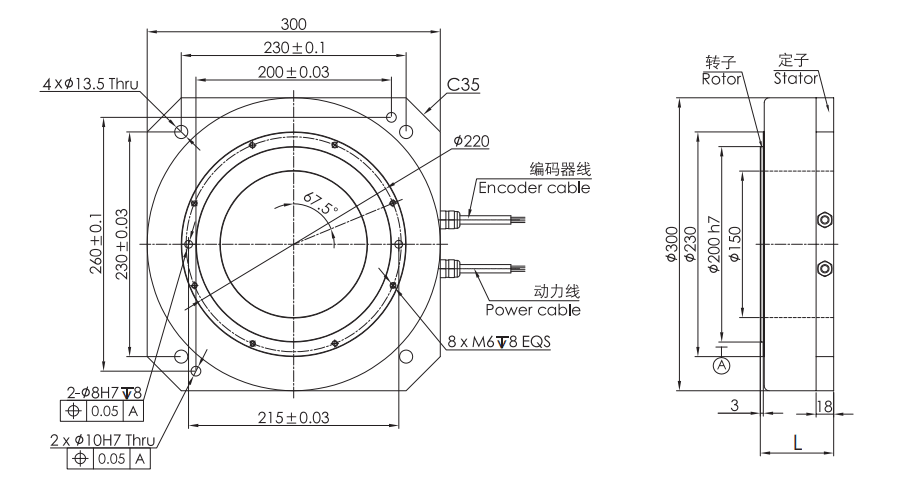

尺寸圖紙
