技術參數
| 主要參數 | FE-8047 | FE-8067 | |
| 電壓(VAC) | 220 | 220 | |
| 轉矩參數(Nm/Arms) | 1 | 2.5 | |
| 瞬時最大轉矩(Nm) | 3.3 | 8.3 | |
| 轉矩參數(Nm/Arms) | 1 | 2 | |
| 額定電流(Arms) | 1.5 | 1.5 | |
| 瞬時最大電流(Arms) | 5 | 5 | |
| 線電阻(Ω) | 3.8 | 5.5 | |
| 線電感(mH) | 4.1 | 6.2 | |
| 極對數(2P) | 10 | 10 | |
| 反電勢系數(V/Krpm) | 0.25 | 0.52 | |
| 額定輸出功率(W) | 21 | 52.4 | |
| 轉子轉動慣量 (10-4kg.m2) | 3.5 | 6 | |
| 額定轉速 | 200 | 200 | |
| 最高轉速 | 360 | 360 | |
| 定位精度(arc_sec) | ±32 | ±32 | |
| 重復精度(arc_sec) | ±2.5 | ±2.5 | |
| 編碼器分辨率(sin/cos) | 8192 | 8192 | |
| 軸向負載(N) | 1000 | 1000 | |
| 徑向負載(N.m) | 10 | 10 | |
| 軸向偏擺 | ≤0.01 | ≤0.01 | |
| 徑向偏擺 | ≤0.01 | ≤0.01 | |
| 重量 | 1.7 | 2.3 | |
| 電機高度 | 47 | 67 | |

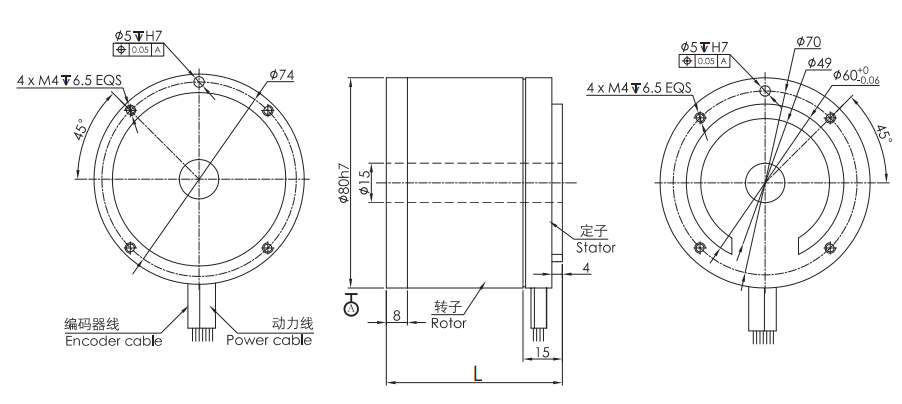

尺寸圖紙
資料下載
FE-8047系列DD馬達電機手冊.pdf
OD: 80mm|Height: 47mm
FE-8067系列DD馬達電機手冊.pdf
OD: 80mm|Height: 67mm
外徑80mm高精度小型dd馬達（FE-80系列）規格手冊.pdf
OD: 80mm|Height: 47~67mm optional
