技術參數
| 主要參數 | FI-14085 | FI-140120 | FI-140188 | |
| 電壓(VAC) | 220 | 220 | 220 | |
| 額定轉矩(Nm) | 10.5 | 14 | 36 | |
| 瞬時最大轉矩(Nm) | 29.4 | 35 | 100 | |
| 轉矩參數(Nm/Arms) | 4.2 | 7 | 4 | |
| 額定電流(Arms) | 2.5 | 2 | 9 | |
| 瞬時最大電流(Arms) | 7 | 5 | 25 | |
| 線電阻(Ω) | 5.9 | 3.3 | 1.28 | |
| 線電感(mH) | 6 | 6 | 12.5 | |
| 極對數(2P) | 14 | 13 | 13 | |
| 反電勢系數(V/Krpm) | 3.4 | 2 | 2.4 | |
| 額定輸出功率(W) | 220.1 | 440.2 | 1131.8 | |
| 轉子轉動慣量 (10-4kg.m2) | 70 | 85 | 102 | |
| 額定轉速 | 200 | 300 | 300 | |
| 最高轉速 | 350 | 600 | 600 | |
| 定位精度(arc_sec) | ±20 | ±20 | ±20 | |
| 重復精度(arc_sec) | ±1.5 | ±1.5 | ±1.5 | |
| 編碼器分辨率(sin/cos) | 8192 | 8192 | 8192 | |
| 軸向負載(N) | 2500 | 3200 | 4000 | |
| 徑向負載(N.m) | 30 | 80 | 110 | |
| 軸向偏擺 | ≤0.005 | ≤0.005 | ≤0.005 | |
| 徑向偏擺 | ≤0.005 | ≤0.005 | ≤0.005 | |
| 重量 | 5.6 | 8 | 8 | |
| 電機高度 | 85 | 120 | 188 | |

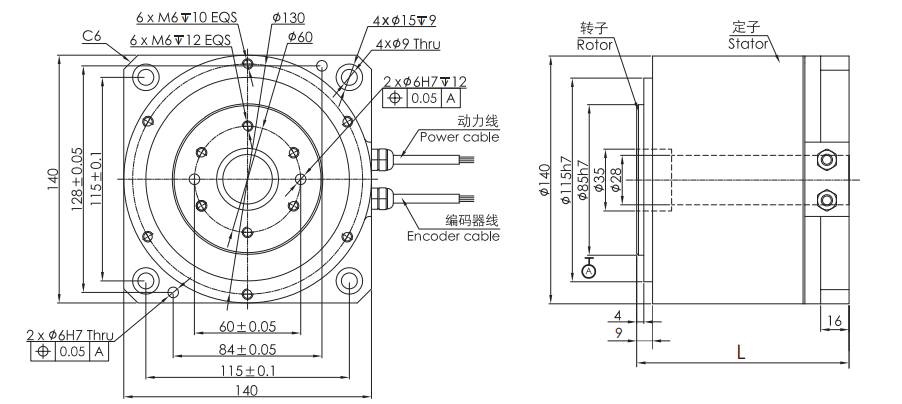

尺寸圖紙
資料下載
FI-14085系列DD馬達電機手冊.pdf
OD: 140mm|Height: 85mm
FI-140120系列DD馬達電機手冊.pdf
OD: 140mm|Height: 120mm
FI-140188系列DD馬達電機手冊.pdf
OD: 140mm|Height: 188mm
外徑140mm高精度中空dd馬達（FI-140系列）規格手冊.pdf
OD: 140mm|Height: 85~120~188mm optional
